AT-Series

레이저 정렬 솔루션

AT-Series에는 AT-100, AT-200, AT-300, AT-400 및 EXO가 포함되어 있으며, 각 제품은 다양한 기계 유형에서 특정 정렬 문제를 가장 경제적으로 해결하도록 설계되었습니다.

3

AT-시리즈 솔루션 살펴보기

GuideU™ Interface

GuideU™는 차세대 3D 축 정렬 그래픽 사용자 인터페이스로, 측정, 정렬 및 보고를 간단하게 만드는 특허를 받은 맞춤형 아이콘 기반 컬러 코딩 디스플레이 시스템입니다. 사실적인 기계 그래픽과 애니메이션 도움말 화면을 특징으로 인적 오류의 위험을 최소화하여 축 정렬에서 정확도를 높여줍니다.

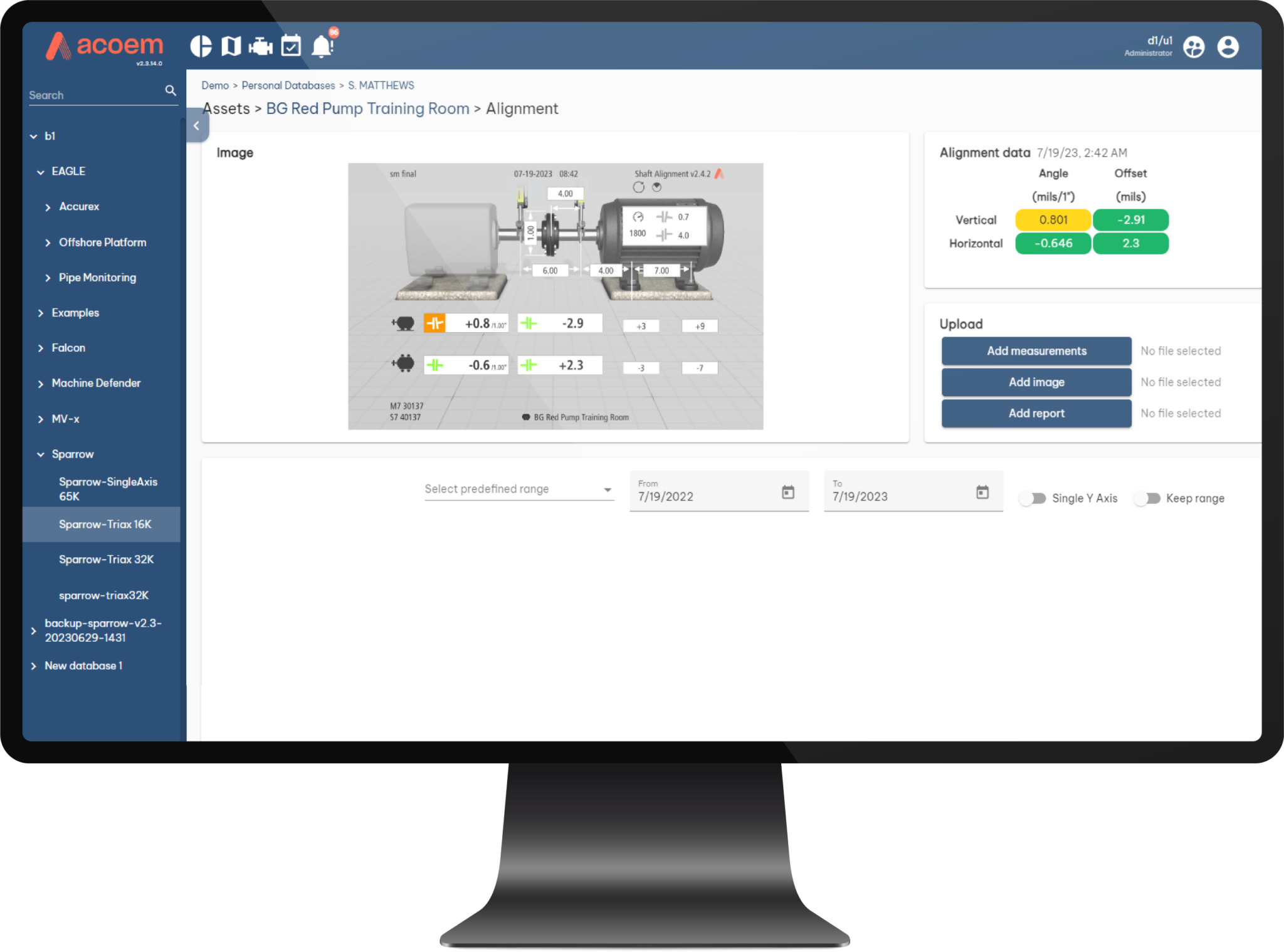

연결 및 Cloud 통합

Cloud 연결 기능이 제공되는 AT-Series를 사용하면 정렬 보고서를 Acome의 독점 웹 포털에 쉽게 업로드할 수 있으므로 데이터 관리가 원활하며, 정렬 기록에 쉽게 액세스하여 분석 및 비교할 수 있습니다. 버튼 하나만 누르면 기술자가 정렬 보고서를 포털로 직접 보낼 수 있어 문서화 프로세스가 간소화됩니다.

Aligned For Your Success

AT-Series 샤프트 정렬 툴을 보유한다는 것은 Acoem과 협력한다는 의미입니다. Acoem은 맞춤형 지원, 정확한 교정, 우수한 툴 제공을 위한 꾸준한 헌신을 통해 그 이상을 제공합니다.

저희 임무는 조직이 기계를 정렬 상태로 유지할 수 있도록 지원하는 동시에 비즈니스 관행에서 원활하게 연결된 접근 방식을 돕는 것 입니다.

AT-Range
제품 비교 차트

Hardware

측정 거리

레이저 종류

Detector

Detector 해상도

측정 정확도

경사계 해상도

경사계 정확도

가동시간

Gyroscope 정확도

IP등급

동작 온도

AT-100

6.5 ft (2m)

라인 레이저

1축 20mm
디지털 센서

0.01mm

1% ± 1 digit

±3°

11h

IP54

32° to 122°F
(0° to 50°C)

AT-200

32 ft (10m)

라인 레이저

1축 30mm
2세대
디지털 센서

0.001mm

0.3% ± 7 µm

0.01°

±0.2°

11h

IP65

14° to 122°F
(-10° to 50°C)

AT-300

49 ft (15m)

라인 레이저

1축 30mm
3세대
디지털 센서

0.001mm

0.3% ± 7 µm

0.01°

±0.1°

20h

±0.1°

IP65

14° to 122°F
(-10° to 50°C)

AT-400

65 ft (20m)

포인트 레이저

2축
20mmx20mm
PSD

0.001mm

1% ± 3 µm

0.01°

±0.1°

8h

±0.1°

IP65

14° to 122°F
(-10° to 50°C)

EXO

16 ft (5m)

라인 레이저

1축 30mm
2세대
디지털 센서

0.001mm

0.3% ± 7 µm

0.01°

±0.2°

12h

IP65

32° to 122°F
(0° to 50°C)

Hardware

수평 축 정렬

Tripoint

SoftCheck™

PDF 보고서

구성 메뉴

시계/익스프레스 모드

기계 목록

목표값

FeetLock™

Cloud 액세스

커플링 간격

고급 구성

FLIR One® 지원

스페이서 축

고정식 기계 선택

멀티플 피트

듀얼 멀티포인트

2축 정렬

이중 스윕

0.001 표시 해상도

Cardan/Offset 축

Hot Check™

수직 축 정렬

수직 삼중포인트 – Gyro

AT-100







































AT-200























AT-300







AT-400

EXO













Hardware

마그네틱 베이스

마그네틱 V-브래킷 2개

연장 체인 2개

Rod 키트 100mm

연장 고정구 49mm

Runout Probe

*✓ 표준 O 선택사항 – 사용할수없음

AT-100

O

O

O

AT-200

O

O

O

O

AT-300

O

AT-400

O

EXO

O

O

*✓ 표준   O 선택사항   – 사용할수없음
